ТРУБКИ РЕЗИНОВЫЕ ТЕХНИЧЕСКИЕ ГОСТ 5496-78

Резиновые трубки ГОСТ 5496-78 предназначены для подачи жидкостей, воздуха и газов с давлением не более 0.5 атм.
Трубки резиновые могут применяться в качестве уплотняющих элементов неподвижных соединений.

Трубки резиновые выпускаются следующих диаметров:

2; 3; 4.5; 6.3; 8; 10; 12; 14; 16; 18; 20; 22; 25; 28; 32; 36; 40 мм.

Длина резиновых трубок:

не менее 2 метров

Вес 1 п.м. трубок можно рассчитать по следующей формуле:
Вес (в гр.) = 3,14*(D*D-d*d)/4*1.3
где,
D- наружный диаметр, мм
d- внутренний диаметр, мм

Трубки резиновые ГОСТ 5496-78

Наименование

Цена с НДС, производство Россия

Цена с НДС, производство Китай

Трубка  резиновая ТМКЩ-С (Тип 1,2)

120   руб./кг.

-

Трубка  резиновая МБС-С (Тип 4)

190   руб./кг.

-



Трубки резиновые технические ГОСТ 5496-78

Резиновые трубки ГОСТ 5496-78 предназначены для подачи жидкостей, воздуха и газов с давлением не более 0.5 атм.
Трубки резиновые могут применяться в качестве уплотняющих элементов неподвижных соединений.


Трубки резиновые выпускаются следующих диаметров:

2; 3; 4.5; 6.3; 8; 10; 12; 14; 16; 18; 20; 22; 25; 28; 32; 36; 40 мм.


Длина резиновых трубок:

не менее 2 метров


Вес 1 п.м. трубок можно рассчитать по следующей формуле:
Вес (в гр.) = 3,14*(D*D-d*d)/4*1.3
где,
D- наружный диаметр, мм
d- внутренний диаметр, мм

Для примера: трубка диаметром 20*6 имеет внутренний диаметр 20 и толщину стенки 6, соответственно наружный диаметр у нее равен 32мм
Вес 1п.м. = 3,14*1,3*(32*32-20*20)/4 = 636 грамм / п.м.

Типы выпускаемых резиновых трубок:

Тип
трубки

Наименование
 трубки

Внутренний
диаметр
мм.

Толщина стенки мм.

Температурный
 интервал

Рабочая среда

1

Кислото-
щелочестойкие

3 - 10

1.3

2

3

4

5

6

8

от -30°C до +50°C

Растворы кислоти щелочей мас-совой долей до 20%, исключение азотнаяи уксусная кислоты, вода, воздух, азот и инертные газы

2

Теплостойкие

3 - 25

от -30°C до +140°C

Воздух
(при t от 0°C до 90°С),
 водяной пар
(при от 0°C до 140°С)

3

Морозостойкие

4.5 - 40

от -45°C до +50°C

Воздух, азот,
инертные газы

4

Масло-
бензостойкие

12 - 40

от -30°C до +50°C

Масло, бензин

6

Для пищевой
промышленности

20 - 40

от -30°C до +50°C

Пищевые продукты



 Расчетный вес погонного метра резиновых трубок:

Внутренний диаметр, мм.

Толщина  стенки,  мм.

Вес, гр./п.м.
(соответственно по толщине стенки)

2

1.3

20

3

1.3   2

25,   40

4,5

1.3   2   3

30,   55,   90

5

35,   55,   100

6,3

40,   65,   115

8

50,   80,   135

10

60,   100,   160

12

2   3   4   5

115,   185,   260,   345

14

130,   210,   295,   385

16

145,   230,   325,   430

18

165,   255,   360,   470

20

2   3   4   5   6   8

180,   280,   390,   510,   635,   915

22

195,   305,   425,   550,   685,   980

25

220,   340,   475,   610,   760,   1080

28

3   4   5   6   8

380,   520,   675,   830,   1175

32

430,   590,   755,   930,   1305

36

480,   655,   835,   1030,   1435

40

525,   720,   920,   1125,   1570

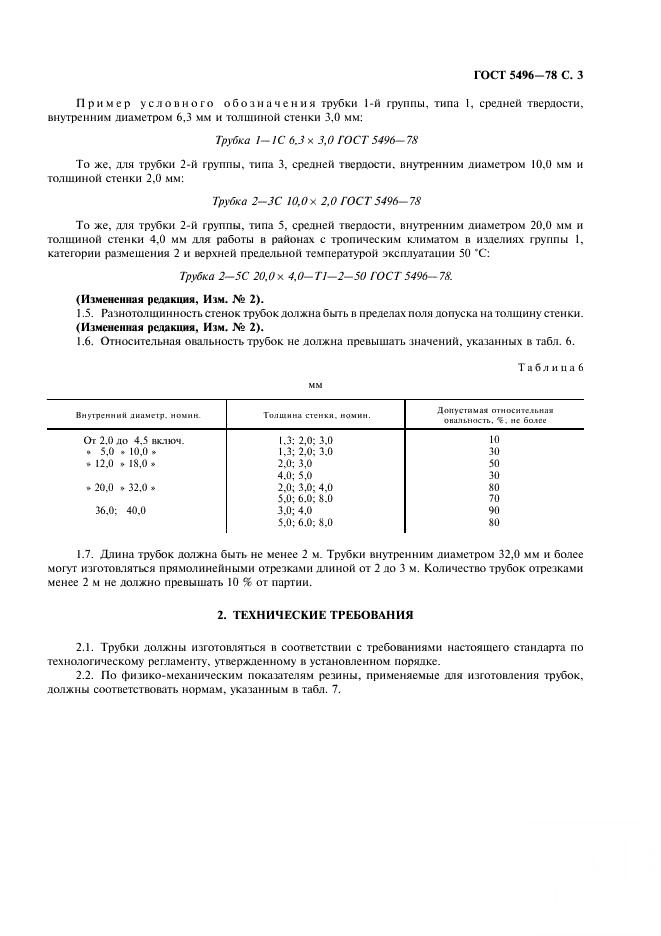

Пример условного обозначения:
Трубка резиновая 1.2С 10*2 ГОСТ 5496-78

1.2С                        - тип трубки
10                           - внутренний диаметр (мм)
2                             - толщина стенки (мм)
ГОСТ 5496-78        - Государственный стандарт
