ПОЛИКЛИНОВЫЕ РЕМНИ

Поликлиновые ремни (ручейковые ремни) разработаны для замены плоских приводных ремней, а также клиновых ремней, работающих в комплекте или многоручьвых ремней.

Поликлиновые ремни имеют в нижнем основании продольные зубья (ручьи) треугольного сечения. Так как поверхность контакта со шкивом у поликлинового ремня больше, чем у аналогичного плоского ремня примерно в 3 раза, то поликлиновой ремень обеспечивает передачу, соответственно, большей мощности.

При замене же комплектов клиновых ремней исчезает возможность проскальзывания одних ремней относительно других из-за возможных отклонений по длине. Также, пи использовании поликлиновых ремней уменьшаются вибрации ремня и крутильные колебания ведомой системы.

Сравнительно небольшая толщина и малая масса поликлинового ремня снижает теплообразование при работе, а также действие центробежных сил. Минимальные диаметры шкивов для поликлиновых ремней значительно меньше, чем для клиновых.

В то же время, отметим особую чувствительность поликлиновой передачи к непараллельности валов и осевому смещению шкивов, т.к. это нарушает нормальный контакт рабочих поверхностей ремня со шкивами и резко снижает срок службы ремня.

Основные типы поликлиновых ремней



Отечественные поликлиновые ремни

Импортные поликлиновые ремни

Маркировка

К

Л

М

H

J

K

L

M

Шаг, мм

2,4

4,8

9,5

1.6

2,34

3.56

4.70

9.40

Толщина, мм

4.0

9.5

16.7

3.0

3.5

6.0

9.5

16.5

Угол клина

40

40

40

40

40

40

40

40

Длина минимальная, мм

400

1250

2000

600

350

630

954

900

Длина максимальная, мм

2000

4000

4000

1975

1754

2555

2997

6600

Минимальный диаметр шкива, мм

40

80

180

13

20

40

75

180

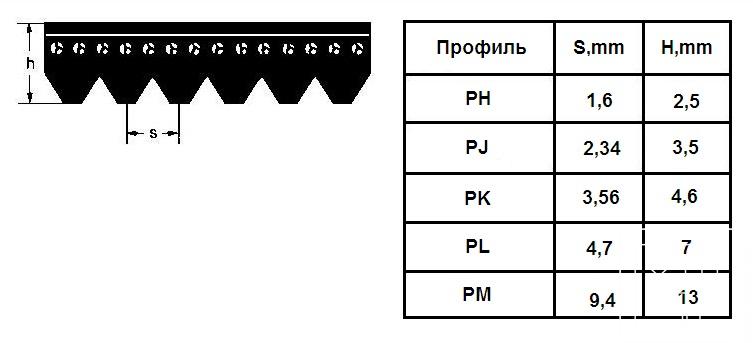

 Чертеж сечения поликлиновх ремней и рамеры  PH , PJ , PK , PL , PM (  H , J , K , L , M )

remen_poliklinovoy_ph__pj__pk__pl__pm_chertezh_profilya_i_razmery1
